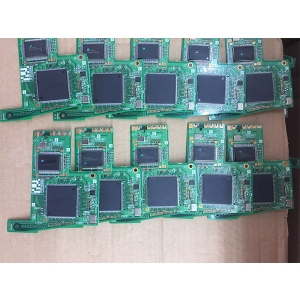

單麵線路板，在電子組裝加工基本的PCB上，零件集中在其中一麵，導線則集中在另一麵上。因為導線隻出現在其中一麵，所以榴莲视频成人APP下载就稱這種建和PCB叫作單麵線路板。單麵板通常製作簡單，造價低，但是缺點是無法應用於太複雜的產品上。因為單麵線路板在設計線路上有許多嚴格的限製（因為隻有一麵，布線間不能交*而必須繞獨自的路徑），所以隻有早期的電路，才使用這類的板子。

    單麵線路板基板材質以紙酚銅張積層板、紙環氧樹酯銅張積層板為主。單麵線路板大部分使用於收音機、暖氣機、冷藏庫、洗衣機等家電產品，以及印表機、自動販賣機、電路機、電子元件等商業用機器，單麵印刷電路板優點是價格低廉。

    禁止布線層，係統默認為紫色。這個層麵實際上是個虛層，線路板加工工藝多數情況下是用它定義電路板的外形大小，與其說它是一個層，不如說它是一個框，但是，它的作用較大，不僅僅是用這個層麵的線來定義線路板的尺寸，而是沒有這個框，就不能很好地實現自動布線，Protel根據禁止布線層繪製範圍內的元件進行自動布線，布線範圍絕對不會超過這個框，如果在這個框內用禁止布線層畫一條線或者是畫一個小框、圓、弧等圖形，自動布線也不會越過禁止布線層畫的線和圖形。

    據說印製板廠定義電路板框不是用禁止布線層，而是用機械層（Multi層），其實，在實際繪圖中，幾乎所有電路板都是用禁止布線層定義電路板框，真正做板的時候，怎麽定義電路板框，那是專業印製PCB線路板廠家的事。

    在單麵、雙麵印製板中，線路板加工工藝這個層麵包括過孔和焊盤以及用這個層麵繪製的線和圖形，因為單麵印製板隻有底層焊盤和過孔，雙麵、多層印製電路板中每一層都有焊盤和過孔，因此稱為複合層，單麵印製板有一個複合層，雙麵印製板有兩個相同的複合層，而多層印製板因為過孔連通不同層麵的銅薄走線，所以多層印製電路板的複合層不盡相同。
